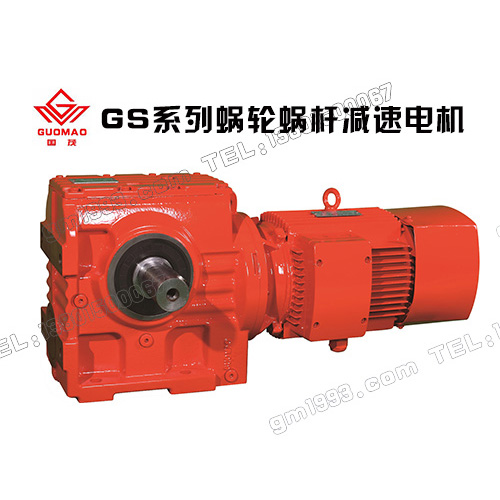

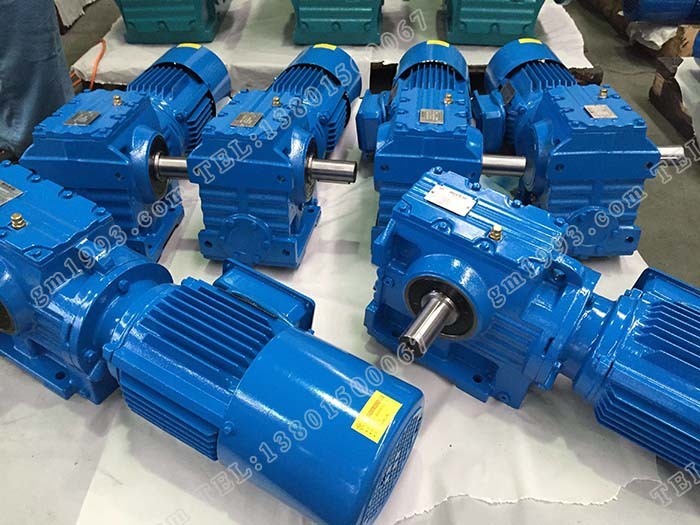

國茂s系列減速機結構形式說明
國茂s系列減速機屬于四大系列斜齒輪減速機，又叫s系列齒輪減速機，簡稱s減速機輸出軸垂直于輸入軸，由一級斜齒輪和一級蝸輪蝸桿構成。1. GS型：底腳軸伸式安裝
2. GSF型：B5法蘭軸伸式安裝
3. GSA型：空心軸安裝
4. GSAF型：B5法蘭空心軸安裝的
5. GSAZ型：B14法蘭空心軸安裝
6. GSH型：空心軸鎖緊盤安裝的s系列齒輪減速機
7. GSHF型：B5法蘭空心軸鎖緊盤
8. GSHZ型：B14法蘭空心軸鎖緊盤
9. GSAT/GSHT型：帶防轉臂空心軸鎖緊盤安裝
10. GS..SZ..AD..型：軸輸入型
11. GS..R型：是由s系列齒輪減速機和r系列減速機的組合
以上機型對應的外形結構詳見：下圖國茂s系列減速機的外形尺寸

國茂s系列減速機型號表示方法
GSAF87 - Y0.75 - 6P - 222.40 - M4 – A - ∮60 – 270°- ③
1. G為公司代號
2. SAF87表示機型和規格號（參數詳見s系列齒輪減速機樣本）
3. Y0.75為電機代號和功率
4. 6P為電機級數，一般還有2P、4P、8P
5. 傳動比為222.40
6. 安裝形式為M4（參見下圖安裝形式圖例）
7. 輸出法蘭方向?yàn)锳向（參見s系列減速機安裝形式圖例）
8. s系列齒輪減速機是空心軸輸出時，輸出軸孔徑為∮60（安裝尺寸等參數詳見國茂G系列斜齒輪減速電機電子樣本）
9. 電機接線盒方向（角度）為270°，參見下圖電機接線盒位置表示方法
10. 國茂s系列減速機接線盒入線口位置為③，參見下圖接線盒入線口表示方法

注：1.需帶聯接法蘭時請注明
2.輸入軸型沒有電機各項內容
3.不注明接線盒方向時，則默認為安裝形式中的0度位置。不注明入線口位置時，則默認為X位置。
4.對s系列減速機輸出軸旋轉方向和輸入軸旋轉方向有特別要求的用戶，請與國茂減速機集團技術部聯接（技術部聯系電話：0519-88898883）并在訂貨時用簡圖或文字說明（銷售電話：0519-86588813）。

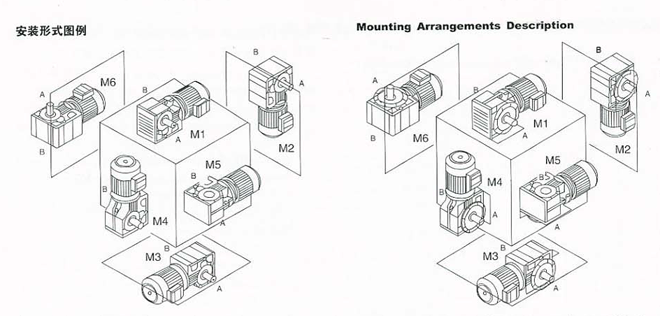

國茂s系列減速機的安裝形式圖例


國茂s系列減速機電機入線口和接線盒位置表示方法
