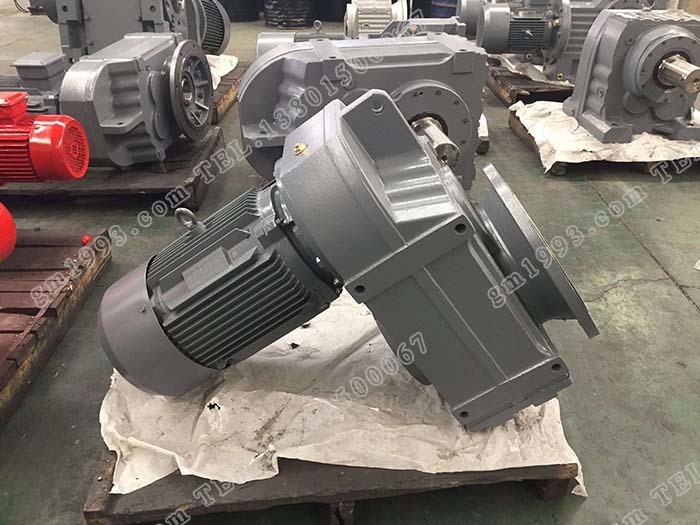

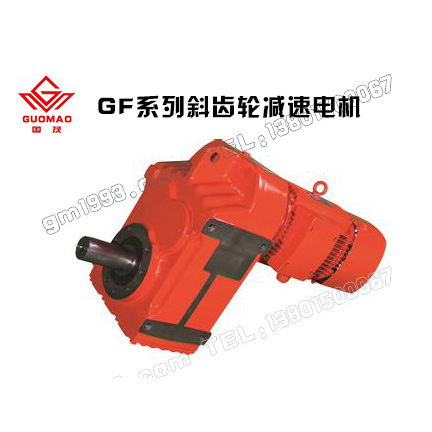

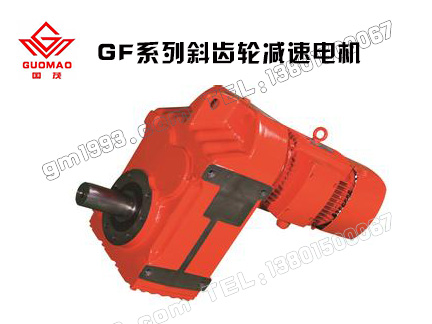

f系列減速機簡稱f減速機，各軸之間的位置都互為平行關系，因而亦稱為平行軸斜齒輪減速機。由兩級或三級斜齒輪構成。它與s系列減速機、k系列減速機、r系列減速機統稱為四大系列減速電機。

f系列減速機安裝方式

1.GF型：底腳安裝，輸出軸為實心軸

2.GFF型：B5法蘭安裝，輸出軸為實心軸

3.GFA型：軸裝式，輸出軸為空心軸的f系列齒輪減速機

4.GFAF型：B5法蘭安裝，輸出軸為空心軸的f減速機

5.GFAZ型：B14法蘭空心軸安裝的f系列減速機

6.GFH型：空心軸鎖緊盤安裝

7.GFHF型：B5法蘭空心軸鎖緊盤安裝

8.GFHZ型：B14法蘭空心軸鎖緊盤安裝

9.GFAT/GFHT型：即在GFA/GFH型上增加防轉臂等附件后的派生型

10.GF..SZ..AD..型：輸入軸型

11.GF..R型：GF系列減速機和GR系列斜齒輪減速機的組合

f系列減速機型號表示方法

GFAT107-<Y22-4P>-37.73-M5-IEC

GFAT：軸裝式f減速機，輸出軸為空心軸帶防轉臂等附件

107：f系列齒輪減速機的機型

<Y22-4P>：客戶自配Y22KW-4P電機，當電機由我廠配置并裝好時不帶"<>"

37.73:減速機傳動比

M5:減速機安裝形式

IEC：電機與f系列減速機靠法蘭連接，默認不帶IEC即減速機與電機直聯連接

關于f系列齒輪減速機選型問題參見：斜齒輪減速機如何選型

f系列減速機安裝形式定義

M1：電機水平放置，減速機底部朝下

M2：f減速機的電機居下

M3：電機水平放置，減速機底部朝上

M4：電機居上

M5：電機水平放置，當減速機在M1安裝位置時，從電機方向看，f系列齒輪減速機的左面旋轉到下方位置

M6：電機水平放置，當f減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到上方位置
